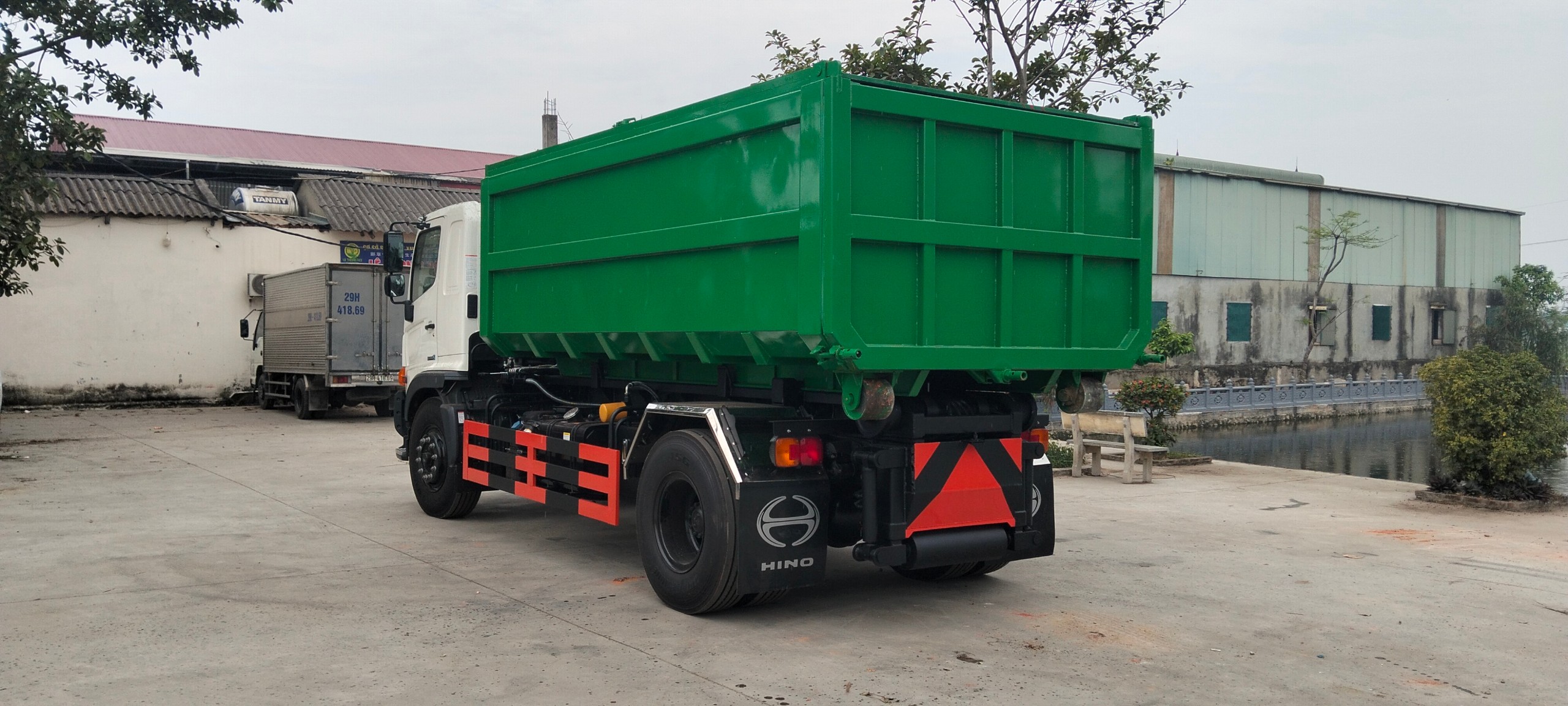

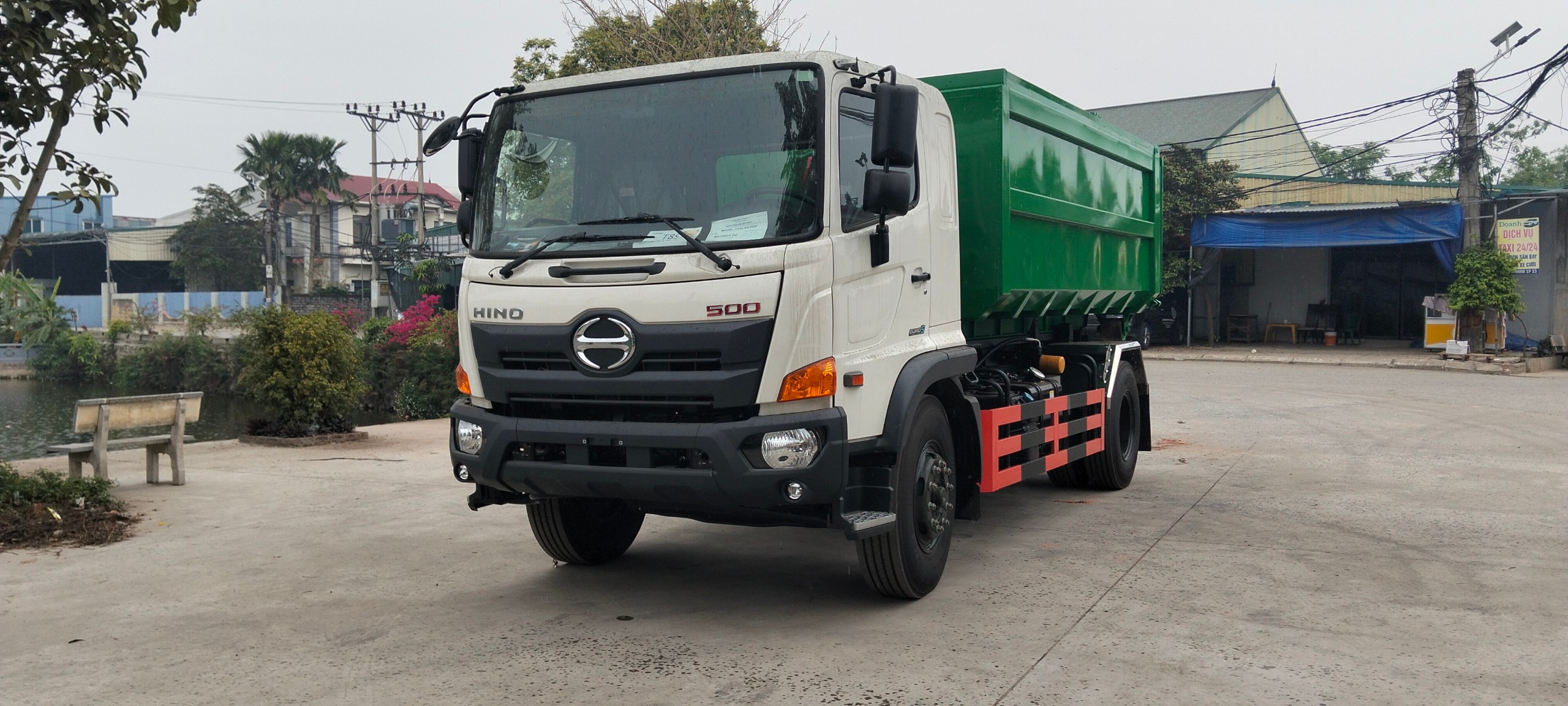

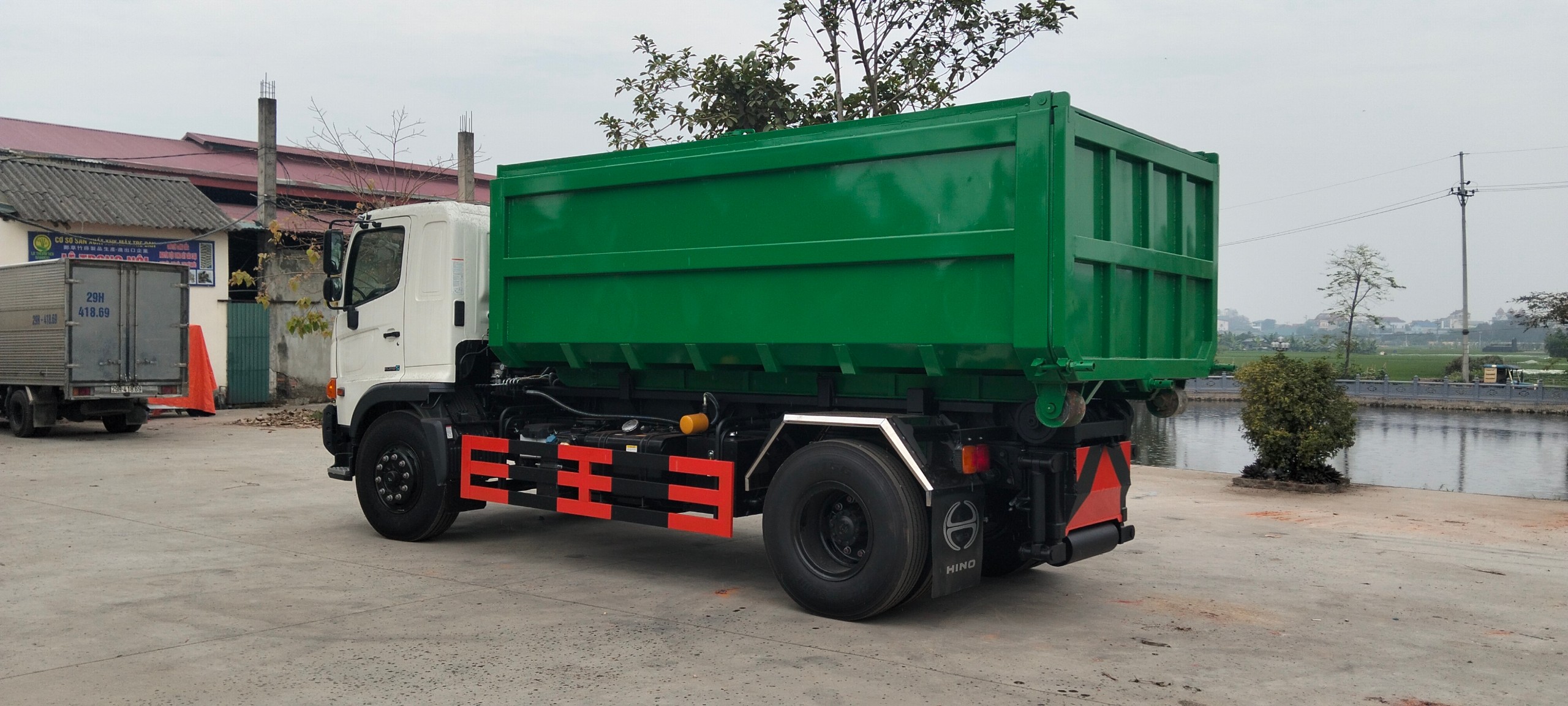

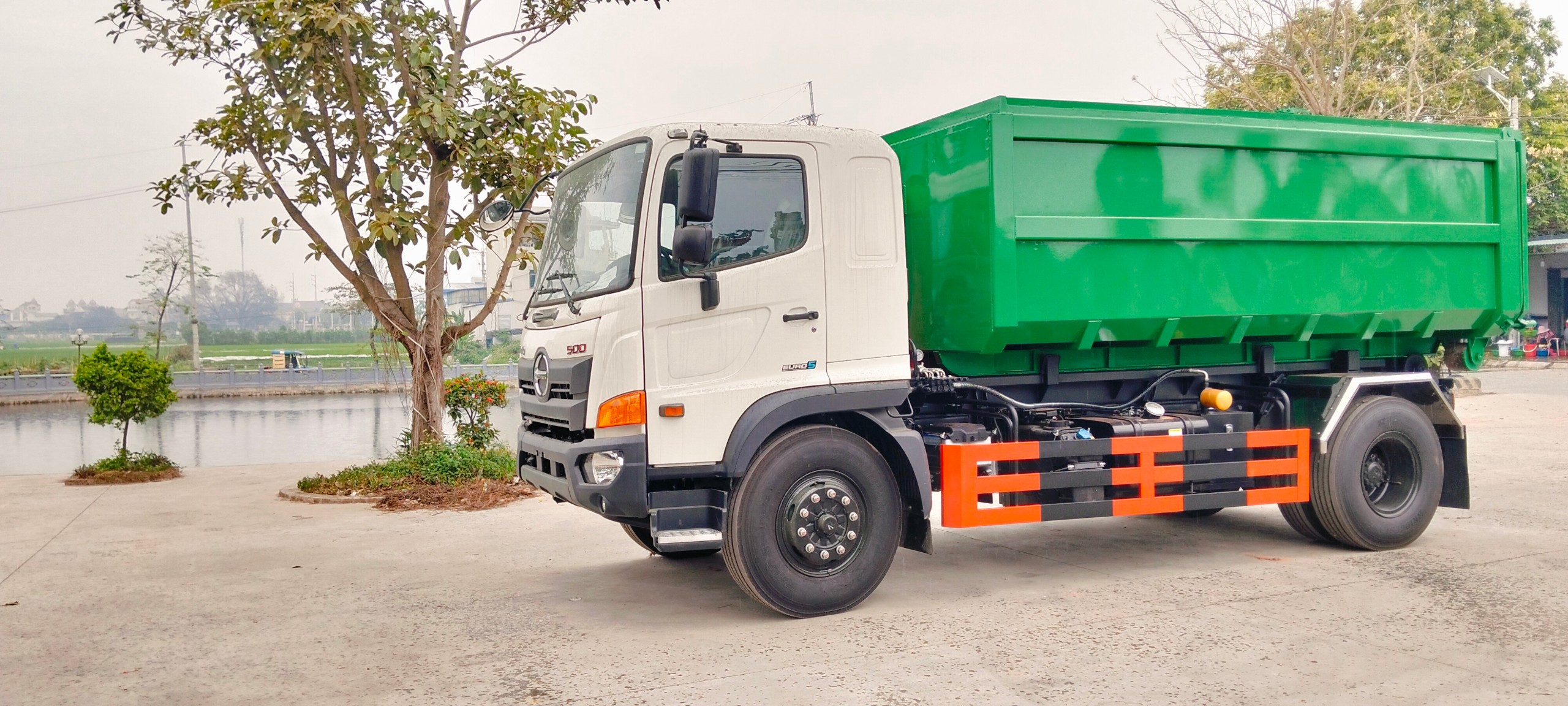

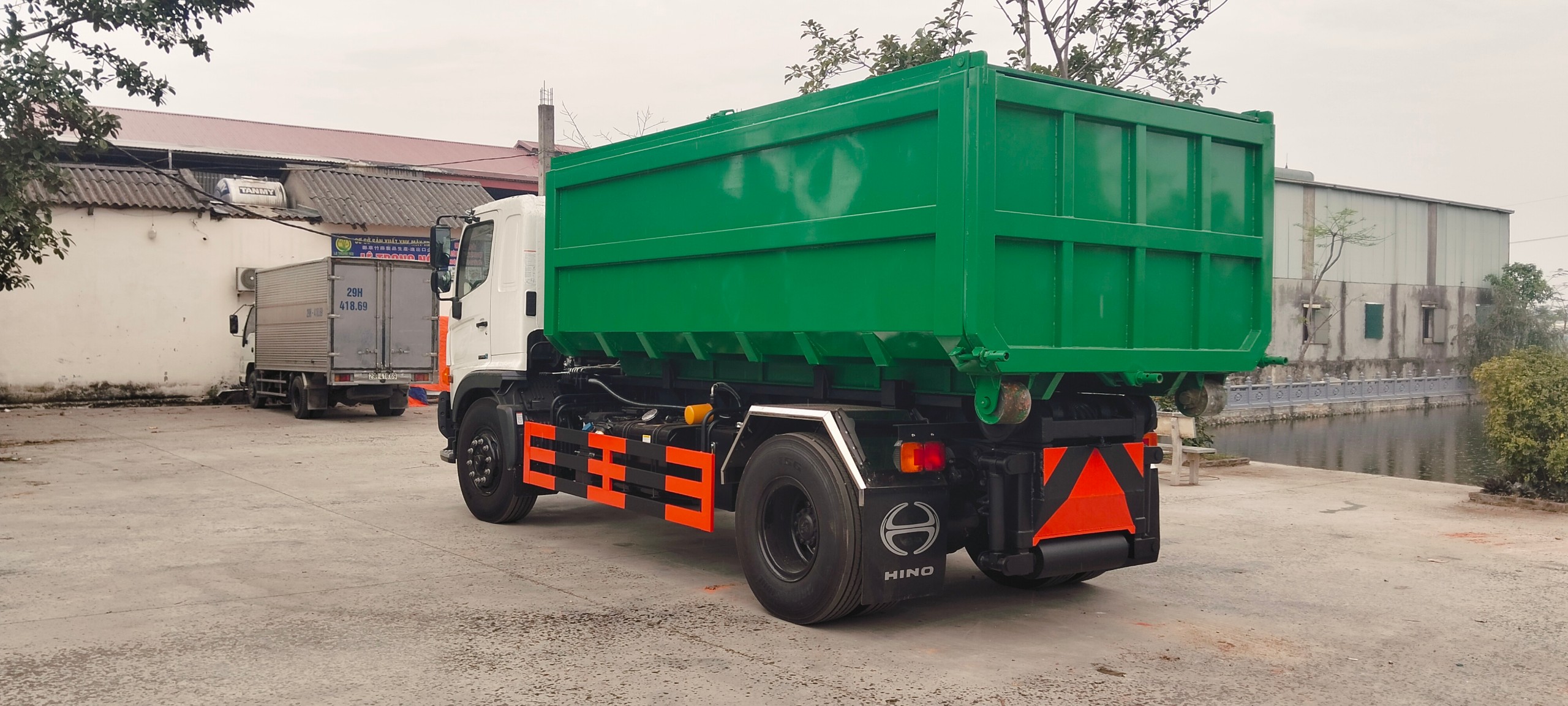

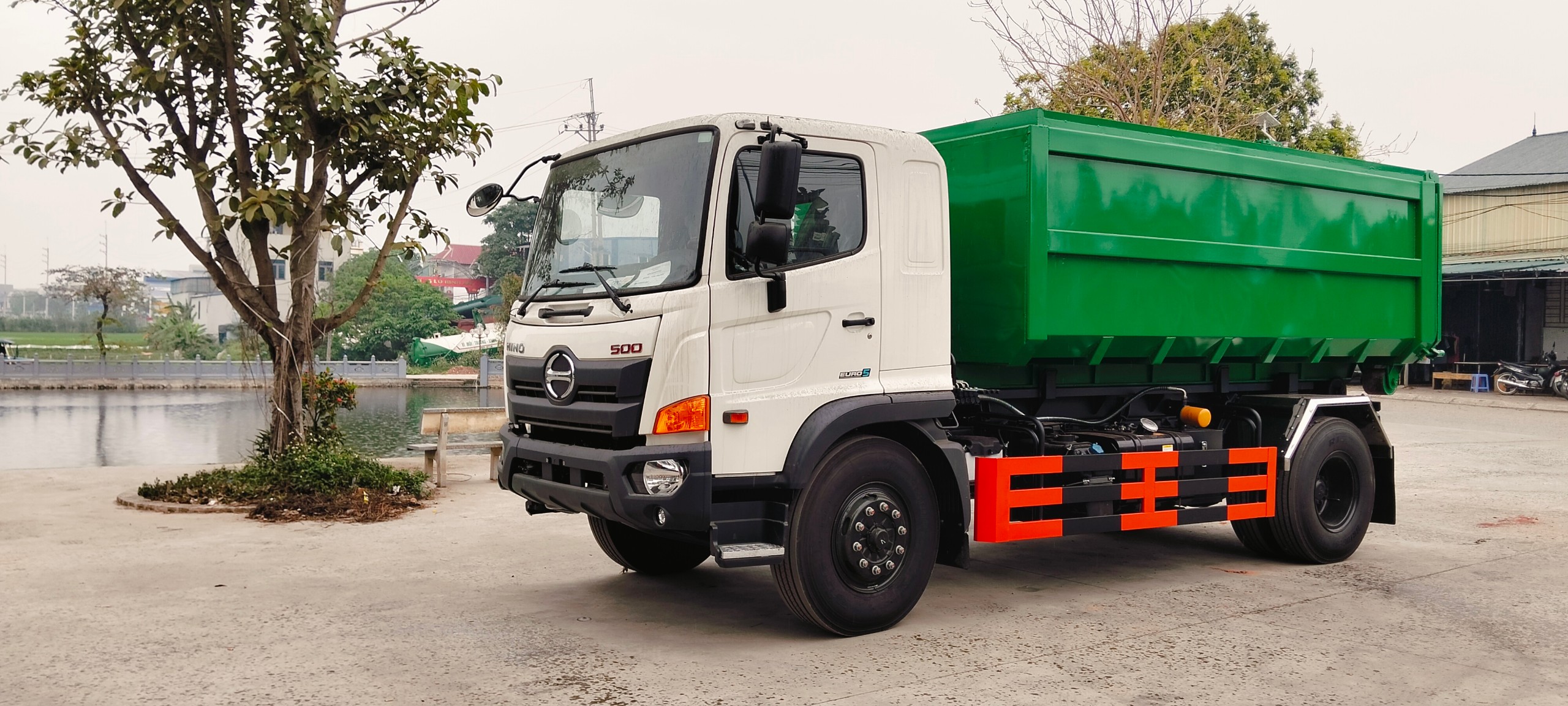

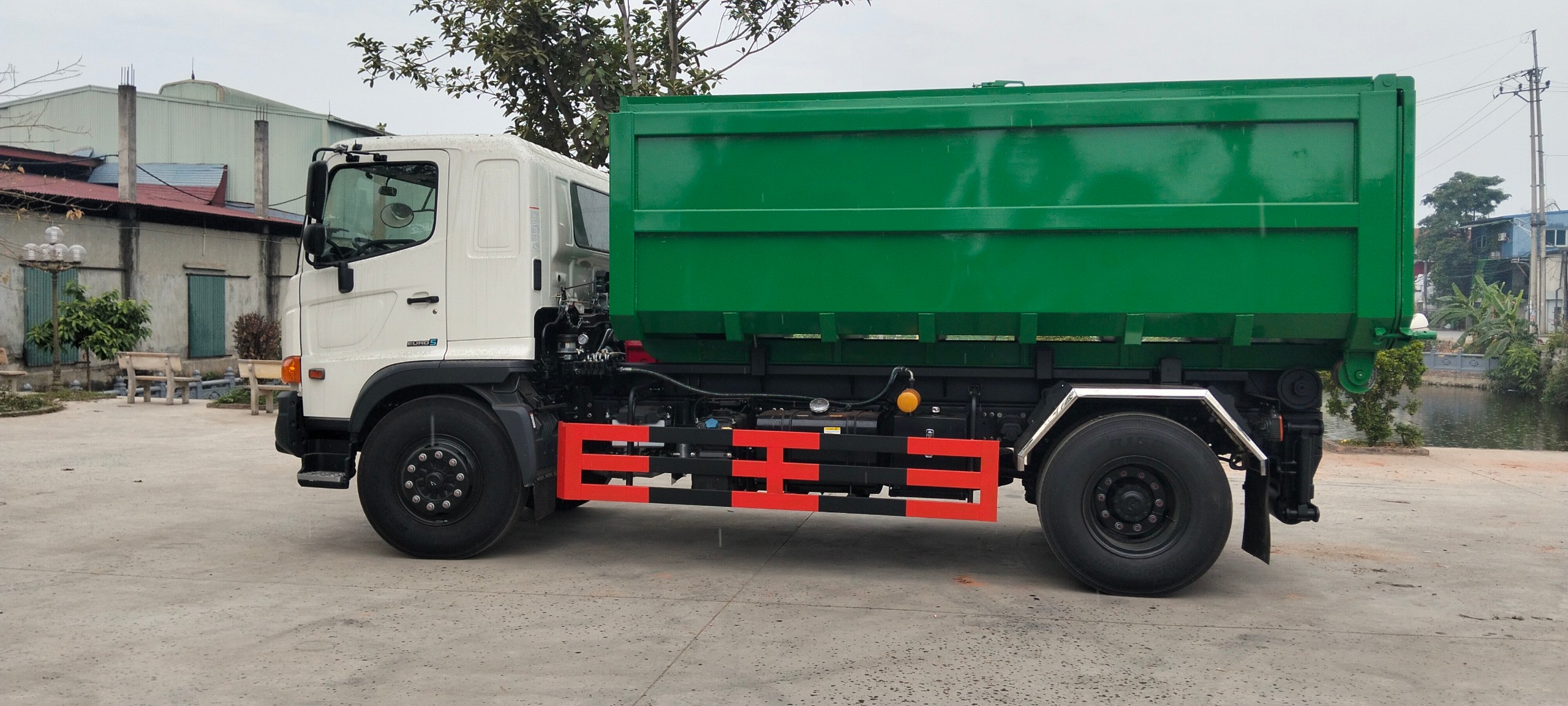

xe chở rác HINO 14 khối

STT

Nội dung

Thông số chi tiết

A

PHẦN XE

1

Loại phương tiện

Ô tô chở rác

2

Số loại

FG8JJ8A

3

Nhãn hiệu

HINO

4

Tiêu chuẩn khí thải

Euro 5

5

Chất lượng phương tiện

Mới 100%

6

Nước sản xuất

Việt Nam

7

Năm lắp ráp xe nền

2025

8

Năm xuất xưởng xe hoàn thiện

2025

9

Khối lượng toàn bộ

~ 16.000 kg

10

Khối lượng bản thân

~ 9.755 kg

11

Khối lượng hàng hóa

~ 6.050 kg

12

Kích thước bao xe DxRxC

~ 8.140 x 2.500 x 3.250 (mm)

13

Kích thước lọt lòng thùng

~ 3.350/3.130 x 2.190/1.890 x 1.850 (mm)

14

Khả năng vượt dốc

35,3 (%)

15

Khoảng sáng gầm xe

275 (mm)

16

vận tốc cực đại

102,69 (km/h)

17

Số chỗ ngồi

03 (người)

18

Cabin

Màu trắng, kiểu lật, có máy lạnh, kính điều khiển điện trung tâm.

19

Động cơ

-

Kiểu loại

J08E-WB

-

Dung tích xy lanh

7.684 (cc)

-

Tỷ số nén

18:1

-

Đường kính xylanh x hành trình Piston

112x130 (mm)

-

Công suất lớn nhất

191 kw / 2500 v/ph

-

Momen xoắn lớn nhất

794/1.500 Nm/v.ph

-

Loại nhiên liệu, số kỳ, số xilanh, cách bố trí, kiểu làm mát

Diesel, 4 kỳ, 6 xy lanh thẳng hàng, làm mát bằng nước, tăng áp.

20

Thùng nhiên liệu

200 lít

21

Hộp số

Số sàn, 6 số tiến, 1 số lùi, đồng tốc.

22

Ly hợp

Loại đĩa đơn ma sát khô lò xo, dẫn động thủy lực, trợ lực khí nén

23

Hệ thống treo

-

Nhíp trước:

Phụ thuộc, nhíp lá, giảm chấn thủy lực.

-

Nhíp sau:

Phụ thuộc, nhíp lá.

24

Hệ thống phanh

-

Phanh chính:

Thủy lực, điều khiển bằng khí nén, mạch kép.

-

Phanh tay:

Cơ khí, tác động lên trục ra của hộp số.

25

Hệ thống lái

Loại trục vít đai ốc bi tuần hoàn, trợ lực thủy lực toàn phần. Có thể điều chỉnh được góc nghiêng và chiều cao.

26

Cỡ lốp

11.00 – R20 – 16 PR (bánh đều 07 cái)

27

kiểu cơ cấu lái, dẫn động

trục vít – Ê cu bi, Cơ khí trợ lực thủy lực

28

Hệ thống điện

-

Máy phát điện

24V – 60A

-

Máy khởi động

24V – 5 kW

-

Ắc quy

12Vx02 - 65Ah

B. Thông số kỹ thuật hệ chuyên dùng chở rác lắp trên xe

Thể tích thùng chứa rác

14 m³

Bơm thủy lực, Van thủy lực, Bộ chia thủy lực

Nhãn hiệu

OMFB – FOX - Galtech

Xuất xứ

Nhập khẩu từ ITALIA

Xy lanh cần chính

Xuất xứ

Nhập khẩu linh kiện – lắp ráp Việt Nam

Nguyên lý làm việc

• Khi rác được nạp đầy vào thùng rác thông qua van phân phối 02 tay vận hành

• Trượt trên ray trượt bàn xả

Xy lanh cần với - Nâng hạ thùng

Xuất xứ

Nhập khẩu linh kiện – lắp ráp Việt Nam

Nguyên lý làm việc

• Khi rác được nạp đầy vào thùng rác thông qua van phân phối 02 tay vận hành

• Trượt trên ray trượt bàn xả

Xy lanh phụ

Số lượng

Chỉ tiêu kỹ thuật

Xy lanh chân chống sau

2 chiếc

-Xuất sứ: Nhập khẩu Phớt, Ống, Cán xy lanh

Xy lanh kẹp thùng

2 chiếc

-Xuất sứ: Nhập khẩu Phớt, Ống, Cán xy lanh và gia công theo kích thước tại Việt Nam.

Thùng dầu thủy lực

Dung tích thùng dầu

 100

Lít

Phụ kiện đi kèm

1

Lọc dầu, đồng hồ đo áp suất, nắp dầu, khóa đồng hồ, hệ thống van, thước báo dầu, Jắc – co, phụ kiện nguyên bản theo xe …

2

01 bánh xe dự phòng; 01 con đội thủy lực và tay quay; 01 bộ đồ nghề tiêu chuẩn; sách hướng dẫn sử dụng và bảo dưỡng xe; sổ bảo hành

3

Đồng hồ đo áp: Thiết kế trên hệ thống van điều khiển, báo áp suất khi làm việc

Trang thiết bị kèm theo xe

Bộ trích công suất (PTO):

- Nhập khẩu đồng bộ theo xe cơ sở, mới 100%

- Trích công suất từ động cơ xe, bộ trích công suất bên cạnh hộp số lắp tương thích với mặt bịch hộp số, Dẫn động bơm qua trục truyền các đăng, dẫn động bơm thuỷ lực

Hệ thống điều khiển

Đóng mở PTO và bơm thủy lực:

Cơ khí, tay điều khiển đặt trong cabin.

Kiểm tra áp suất thủy lực:

Đồng hồ thủy lực lắp trên van 2 cửa sau cabin

Điều khiển cơ cấu cuốn ép rác:

Cơ khí, điều khiển bằng tay gạt

Điều khiển cơ cấu xả rác:

Cơ khí, điều khiển bằng tay gạt

Điều khiển nạp rác:

Cơ khí, điều khiển bằng tay gạt

Chi tiết phụ

Bảo hiểm hông:

02 cản bảo vệ hông bằng Thép ống hoặc thép hộp

Chắn bùn:

Vật liệu INOX 201

Thùng đựng đồ nghề:

Theo yêu cầu, không nằm trong hồ sơ thiết kế của xe

Bình nước rửa tay:

Theo yêu cầu, không nằm trong hồ sơ thiết kế của xe

Chỉ tiêu kỹ thuật

- Hệ chuyên dùng được thiết kế có khả năng tháo, lắp, thay thế thuận tiện.

- Các khớp quay, băng trượt có vị trí chăm sóc, bôi trơn (vú mỡ, rãnh dầu mỡ...)

- Các mối liên kết cố định chắc chắn

- Vận hành êm ái

- Kín khiết không rò rỉ nước thải ra môi trường trong quá trình di chuyển

Phụ tùng các trang thiết bị

- 01 lốp dự phòng

- Bộ đồ nghề tiêu chuẩn của xe cơ sở

- Sách hướng dẫn sử dụng

- Sổ bảo hành

- hướng dẫn sử dụng hệ chuyên dùng
